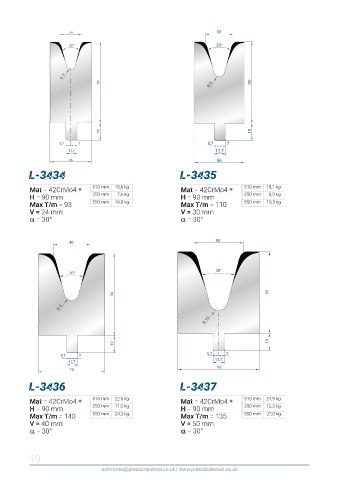

P. 19
24 30
30° 30°
5
R
90 R 6 90
19 19
5,7 7 5,7 7
12,7 12,7
46 56
L-3434 L-3435
Mat = 42CrMo4 510 mm 15,6 kg Mat = 42CrMo4 510 mm 18,1 kg
H = 90 mm 250 mm 7,6 kg H = 90 mm 250 mm 8,9 kg
Max T/m = 93 550 mm 16,8 kg Max T/m = 110 550 mm 19,5 kg
V = 24 mm V = 30 mm
a a = 30° a a = 30°
40 50
30°
30°
90 90
R 8
R 10
19
19
5,7 7
5,7 7
12,7 12,7
90
75
L-3436 L-3437
Mat = 42CrMo4 510 mm 22,5 kg Mat = 42CrMo4 510 mm 24,9 kg
H = 90 mm 250 mm 11,0 kg H = 90 mm 250 mm 12,2 kg
Max T/m = 140 550 mm 24,3 kg Max T/m = 135 550 mm 27,0 kg
V = 40 mm V = 50 mm
a a = 30° a a = 30°
19
