24 30

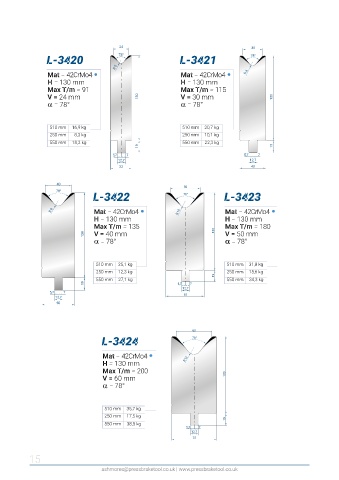

L-3420 78° L-3421 78°

R 5
Mat = 42CrMo4 Mat = 42CrMo4 R 6
H = 130 mm H = 130 mm
Max T/m = 91 Max T/m = 115
V = 24 mm 130 V = 30 mm 130
a a = 78° a a = 78°

510 mm 16,9 kg 510 mm 20,7 kg
250 mm 8,3 kg 250 mm 10,1 kg
550 mm 18,2 kg 550 mm 22,3 kg
19 19
5,7 7 5,7 7
12,7 12,7
32 40

40
50
L-3422 78° L-3423
78°
R 8 Mat = 42CrMo4 R 10 Mat = 42CrMo4
H = 130 mm H = 130 mm
Max T/m = 135 Max T/m = 180
130 V = 40 mm 130 V = 50 mm
a a = 78° a a = 78°

510 mm 25,1 kg 510 mm 31,8 kg
250 mm 12,3 kg 250 mm 15,6 kg
19
550 mm 27,1 kg 550 mm 34,3 kg
19 5,7 7
12,7
5,7 7 65
12,7
50

60
L-3424 78°

Mat = 42CrMo4
H = 130 mm R 12
Max T/m = 200
V = 60 mm 130
a a = 78°

510 mm 35,7 kg
250 mm 17,5 kg
19
550 mm 38,5 kg
5,7 7
12,7
75

15
