P. 16
80
78°

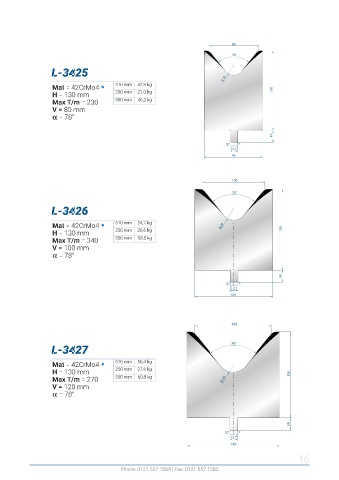

L-3425
R 16
Mat = 42CrMo4 510 mm 42,8 kg 130
H = 130 mm 250 mm 21,0 kg
Max T/m = 230 550 mm 46,2 kg
V = 80 mm
a a = 78°
19
5,7 7
12,7
95
100
78°
L-3426
Mat = 42CrMo4 510 mm 54,2 kg R 20
H = 130 mm 250 mm 26,6 kg 130
Max T/m = 340 550 mm 58,5 kg
V = 100 mm
a a = 78°
19
5,7 7
12,7
125
120
L-3427 78°
Mat = 42CrMo4 510 mm 56,4 kg
H = 130 mm 250 mm 27,6 kg 130
Max T/m = 270 550 mm 60,8 kg R 20
V = 120 mm
a a = 78°
19
5,7 7
12,7
140
16
