60

78°

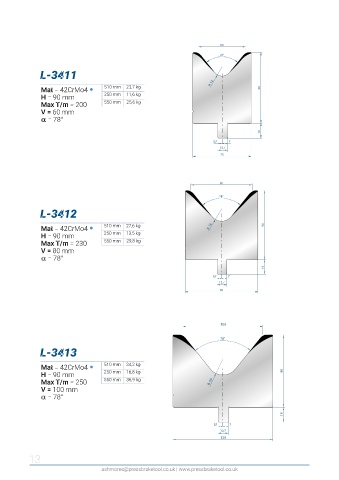

L-3411
12 R
Mat = 42CrMo4 510 mm 23,7 kg 90
H = 90 mm 250 mm 11,6 kg
Max T/m = 200 550 mm 25,6 kg
V = 60 mm
a a = 78°

19
5,7 7
12,7
75

80

78°
L-3412

Mat = 42CrMo4 510 mm 27,6 kg R 16 90
H = 90 mm 250 mm 13,5 kg
Max T/m = 230 550 mm 29,8 kg
V = 80 mm
a a = 78°
19
5,7 7
12,7
95

100

78°
L-3413

Mat = 42CrMo4 510 mm 34,2 kg
H = 90 mm 250 mm 16,8 kg 90
Max T/m = 250 550 mm 36,9 kg R 20
V = 100 mm
a a = 78°

19

5,7 7
12,7
125
