50

30°

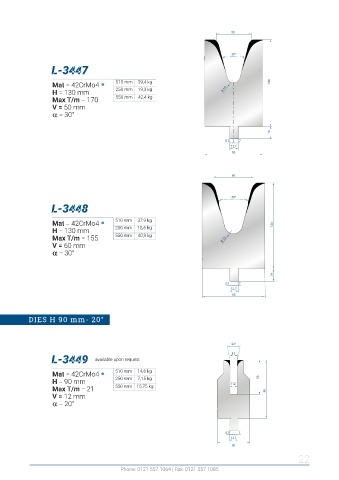

L-3447

Mat = 42CrMo4 510 mm 39,4 kg 130
H = 130 mm 250 mm 19,3 kg R 10
Max T/m = 170 550 mm 42,4 kg
V = 50 mm
a a = 30°

19
5,7 7
12,7
90

60

30°
L-3448

Mat = 42CrMo4 510 mm 37,9 kg 130
H = 130 mm 250 mm 18,6 kg
Max T/m = 155 550 mm 40,9 kg R 12
V = 60 mm
a a = 30°

19
5,7 7
12,7
95

DIES H 90 mm- 20°

20°
L-3449 available upon request 12

Mat = 42CrMo4 510 mm 14,6 kg
H = 90 mm 250 mm 7,15 kg 11,2 53
Max T/m = 21 550 mm 15,75 kg 90
V = 12 mm
a a = 20°

5,7 7
12,7
50
22
