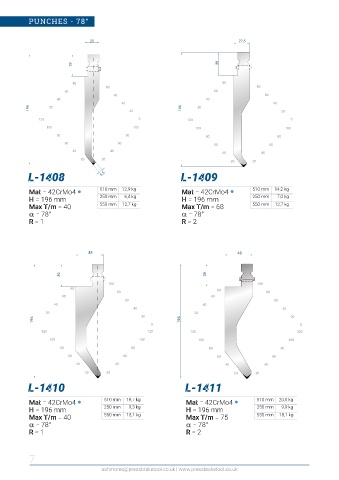

PUNCHES - 78°
25 27,5
39 39
80 80
80 80
60 60
60 60
40 40
40 40
196 20 20 196 20 20
120 0 120 0
100 100 100 100
80 80 80 80
60 60 60 60
40 40 40 40
20 20
20 20
L-1408 6,5 L-1409
Mat = 42CrMo4 510 mm 12,9 kg Mat = 42CrMo4 510 mm 14,2 kg
H = 196 mm 250 mm 6,4 kg H = 196 mm 250 mm 7,0 kg
Max T/m = 40 550 mm 12,7 kg Max T/m = 68 550 mm 12,7 kg
a a = 78° a a = 78°
R = 1 R = 2
48 48
39 39
100 100
80 80
80 80
60 60
60 60
40 40
40 40
20 20
20 20
196 196
0 0
120 120 120 120
100 100 100 100
80 80 80 80
60 60 60 60
40 40 40 40
20 20 20 20
L-1410 L-1411
Mat = 42CrMo4 510 mm 18,7 kg Mat = 42CrMo4 510 mm 20,0 kg
H = 196 mm 250 mm 9,3 kg H = 196 mm 250 mm 9,9 kg
Max T/m = 40 550 mm 18,1 kg Max T/m = 75 550 mm 18,1 kg
a a = 78° a a = 78°
R = 1 R = 2
