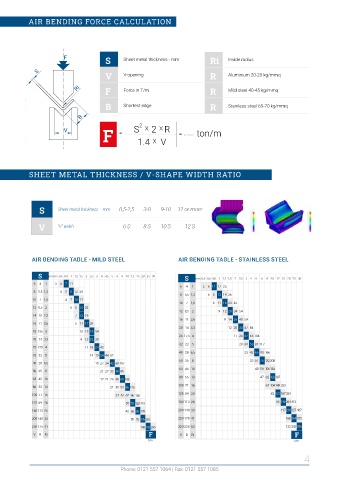

AIR BENDING FORCE CALCULATION
F S Sheet metal thickness - mm Ri Inside radius
S
V V-opening R Aluminium 20-25 kg/mmq
Ri F Force in T/m R Mild steel 40-45 kg/mmq
B Shortest edge R Stainless steel 65-70 kg/mmq
B
2 2
X
X
F = 1.4 V
V S 2 R = ....... ton/m
X
SHEET METAL THICKNESS / V-SHAPE WIDTH RATIO
S Sheet metal thickness - mm 0,5-2,5 3-8 9-10 12 or more
V “V” width 6 S 8 S 10 S 12 S
AIR BENDING TABLE - MILD STEEL AIR BENDING TABLE - STAINLESS STEEL
S mm0,5 0,6 0,8 1 1,2 1,5 2 2,5 3 4 4,5 5 6 8 10 12 15 20 25 30 S mm 0,5 0,6 0,8 1 1,2 1,5 2 2,5 3 4 5 6 8 10 12 15 20 25 30
6 4 1 3 4 7 11
6 4 1 5 6 11 17 25
8 5,5 1,3 4 5 8 12 20
8 5,5 1,3 6 8 12 19 26
10 7 1,6 4 7 10 17
10 7 1,6 6 11 16 23 42
12 8,5 2 6 8 15 22
12 8,5 2 9 12 20 34 54
14 10 2,3 7 13 19
16 11 2,6 9 14 26 40 59
16 11 2,6 6 11 17 28
20 14 3,3 12 20 33 47 84
18 13,5 3 10 15 25 34
25 17,5 4 17 26 37 65 104
20 14 3,3 9 13 22 30
32 22 5 20 30 53 81 117
25 17,5 4 11 18 24 43
40 28 6,5 23 42 65 93 166
32 22 5 14 19 34 44 52
50 35 8 33 51 75 132208
40 28 6,5 15 27 34 42 60 107
63 45 10 40 59 106163
50 35 8 21 27 33 48 85
80 55 13 47 82 132187
63 45 10 17 21 26 38 68 105
80 55 13 21 30 53 85 120 100 71 16 67 104149 233
100 71 16 24 43 67 96 150 125 89 20 82 121 187334
125 89 20 53 78 120 215 160 113 26 93 148264 412
160 113 26 42 60 95 170 200 140 33 117210 327 467
200 140 33 55 75 135210 250 175 41 168 264 373
250 175 41 108170 240 320 226 53 132 202 296
